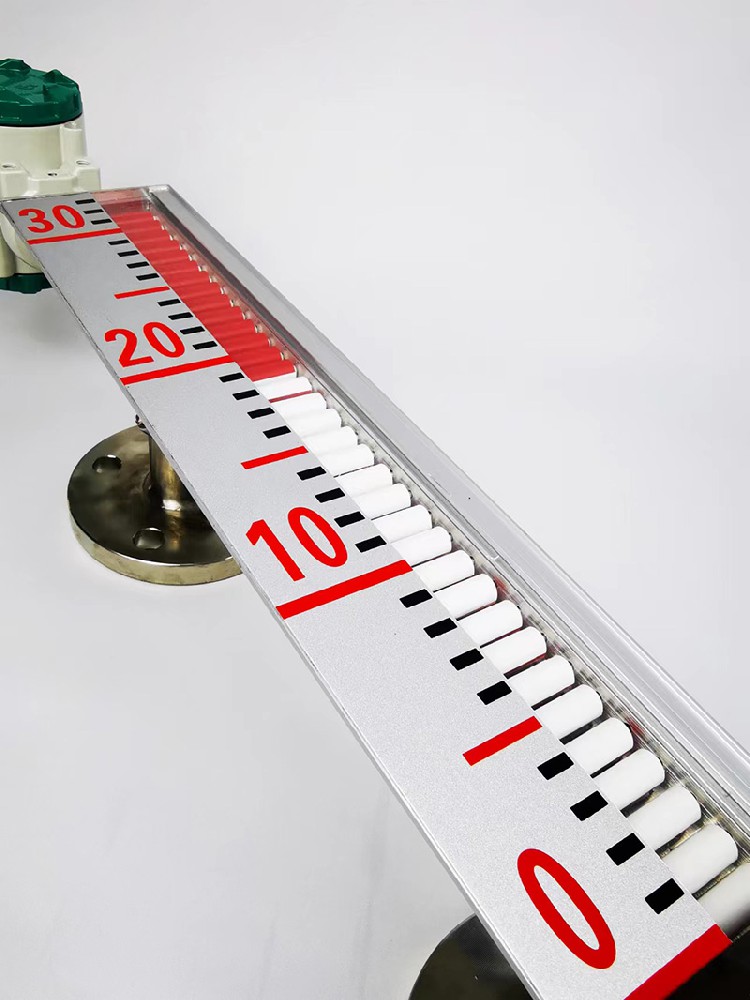

津制儀表的用戶在濃鹽水、蒸餾水和冷凝水的液位測量中使用遠傳型磁翻板液位計。但由于負壓狀態涉及各種綜合因素復雜，不注意會影響正常測量，今天小編補分享一些典型的負壓環境磁翻板液位計故故障，原因分析，以及提出相應的解決方案，指導用戶提高故障分析和解決能力。 磁翻板液位計故障現象說明： 海淡水化裝置主體U3濃鹽水液位計開始波動30%~70%。檢查液位計本體無異常。液位計上下閥關閉后，液位測量波動減小，但故障現象未消失。利用高爐休風機降低海水，淡化U3主體負荷，找出故障原因。關閉液位計，關閉下閥，拆下下線堵塞，打開污水排放閥，徹底進行排氣污水處理，檢測磁性浮子，未發現異常。運行后出現波動現象。更換濃鹽水液位計后，再次試運行，發現液位計液位顯示波動更大、更頻繁。經調查，發現與液位測量容器連接的管道焊接處有漏點。堵塞漏點后，液位測量顯示恢復穩定，負荷生產恢復正常。 磁翻板液位計故障原因分析： 從實際情況來看，當故障發生時，濃鹽水的實際液位沒有波動，但磁性翻轉板液位計內部的浮球確實上下波動，呈現出液位波動的錯覺。關閉磁性翻轉板液位計上閥后，波動停止?？梢耘袛啵∏虻纳舷赂邮怯蓺馑旌衔锖拓?fù)壓環境的相互作用引起的。即氣體從磁性翻轉板液位計底部進入，推動浮球上升。磁性翻轉板液位計的上部與負壓環境相連。當液位計內部氣體通過水面被負壓環境吸入時，浮球會因體積變小而下降，導致液位波動的錯覺。
